红星机器生产的烘干机对物料适应性强，能够烘干各种物料，水泥厂、化工厂以及选矿厂一般用它来烘干石灰石、粘土、矿渣，煤粉等物料。本机器设计合理、性能可靠，操作弹性大，适用性强，处理能力高，因此热能利用率也是相当高的，而且干燥均匀，清理物料次数少，便于维修。

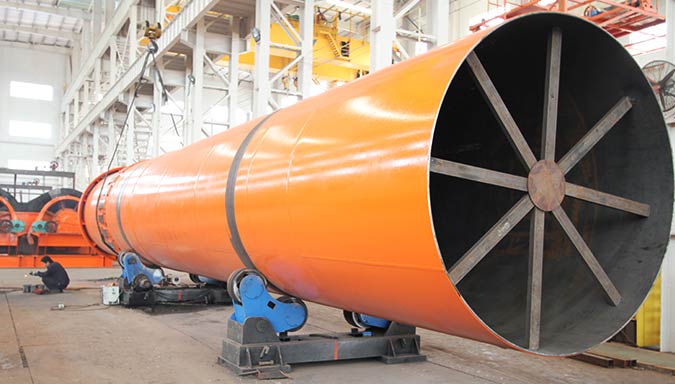

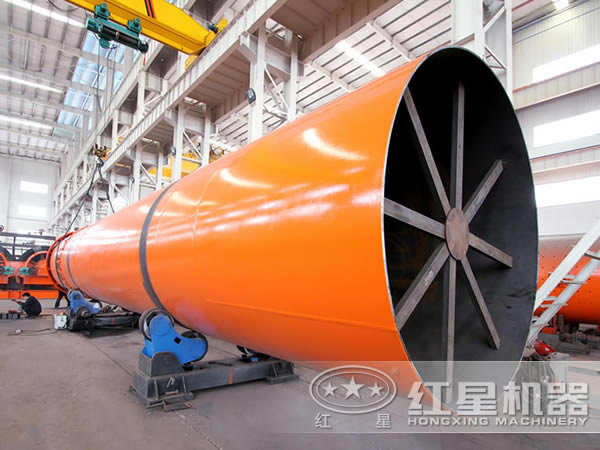

烘干机主要由筒体、支承装置、传动装置以及端头密封装置等部件组成，筒体即是烘干机的基体，在它内部既进行传热、传质过程、又输送物料。筒体的支承装置由滚圈、托轮、挡轮三部分组成。整个筒体重量通过滚圈传递给托轮，而滚圈在托轮上滚动，挡轮起阻挡筒体轴向前攒动的作用。烘干机的传动装置主要有电机、减速机、齿轮、齿圈、进出料装置及密封装置。
烘干技术的进步给广大从事矿山工业的朋友带来了新的活力，红星机器要把更多的先进机器带到矿山，让更多的用户满意！
1、该烘干机具有耐高温特点，能够使用高温热风对物料进行快速风干；而且本机器可扩充能力强，设计考虑了生产余量，即使产量小幅度增加，也无需更换设备。
2、红星机器生产的烘干机结构分布及角度设计合理，性能可靠，热能利用率高，干燥均匀，维修方便。
3、采用调心式托轮结构，托论语滚轴的配合好，大大降低了磨损及动力消耗。
4、烘干机处理能力大，消耗能量少，占地面积小，机械化程度高，烘干成本低。

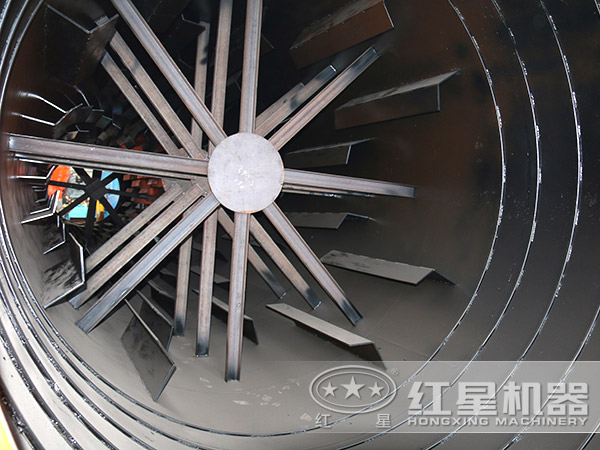

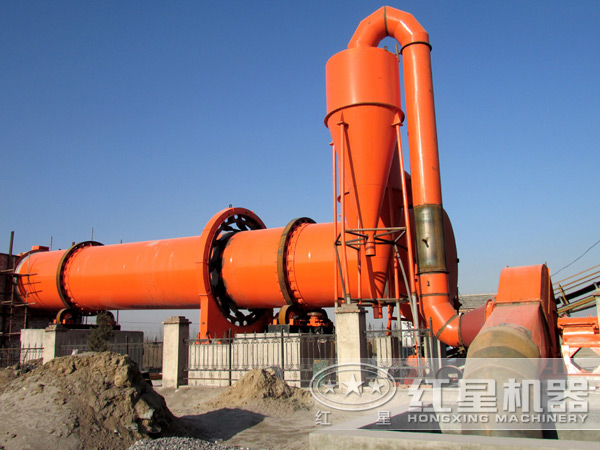

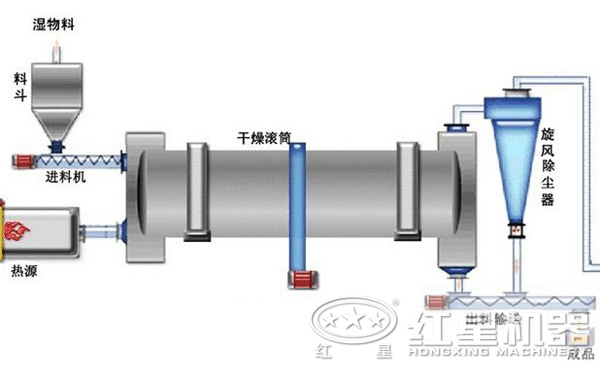

湿物料有皮带输送机或是斗式提升机送到烘干机前的料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度一定要大于物料的自然倾角，以便于物料能够顺利流进筒体内。烘干机筒体是一个与水平线略成倾斜角度的旋转圆筒。物料从较高一端进入，载热体从低一端进入，与物料组成逆流接触，不过也有载热体和物料一起并流进入筒体的。随着筒体的转动物料受重力作用运行到较低的一端。湿物料在筒体内向下移动的过程中，直接或间接的得到了载热体所给的热量，使湿物料得以干燥，然后在出料端经皮带输送机或螺旋输送机送出。筒体内壁上装有抄板，它把物料抄起又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料往下流动。载热体一般为热空气或烟道气等。载热体经过烘干机以后，一般要进入旋风除尘器将气体内所带物料捕集下来，然后再作进一步的尾气除尘程序才能排放。
| 规格（m） （直径×长度） |
筒体容积 （m³） |
生产能力 （t/h） |
安装斜度 （%） |
最高进气温度 （℃） |
主电动机 （kw） |
总重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
| 筒径×筒长 项目 | 外筒内径（mm） | 内筒内径（mm） | 筒体长度（m） | 筒体容积（m³） | 筒体斜度 | 扬料板型式 | 最高进气温度（℃） | 外形尺寸（m） |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
加工物料：铜、锌、铅、镍、金等有色金属
生产能力：0.18-7m3/min
设备配置：颚式破碎机、球磨机、分级机、高频筛、浮选机、搅拌桶、高效浓缩机以及烘干机等
