球磨机回转部分研发取得新的闪耀点

球磨机回转部分包括中空轴、磨机筒体、磨内隔仓板、衬板、出料蓖板等部件，本设计为边缘传动磨机，固还 有传动的大齿圈。它们的结构和连接关系。

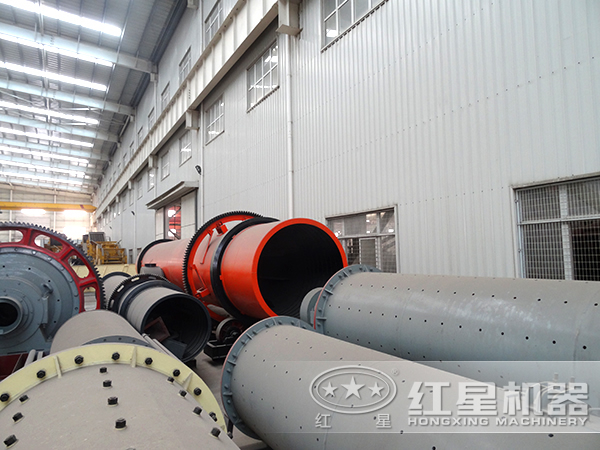

球磨机本设计为中长球磨机筒体，筒体由钢板卷制而成，球磨机的端盖和中空轴为一体铸造，端盖内壁用螺栓固定有磨头盖衬板2，以保护端盖不被磨损。球磨机在端盖与衬板之间的间隙处灌以水泥砂浆。在进料端中空轴里装有套筒，里装上螺旋叶片，促进物料的流进磨内，筒体两端中空轴安装在两主轴承上。物料由进料装置喂入磨机，经进口中空轴进入磨筒体内，受各仓研磨体冲击和研磨后，经出料蓖板5出磨。

球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬好的耐磨性。球磨机运转平稳，工作可靠。
