水泥球磨机内部结构解说

水泥球磨机内部结构复杂有条理，配件都占具重要位置，都良好的耐磨性。其结构是由筒体、隔仓板、轴承等主要部分组成。其具体结构可看下文解说。

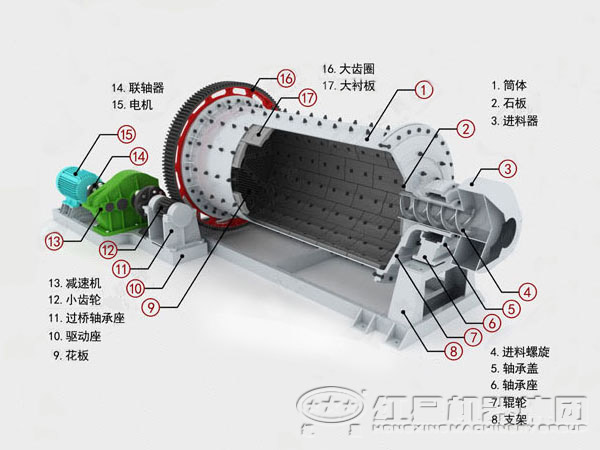

内部结构图

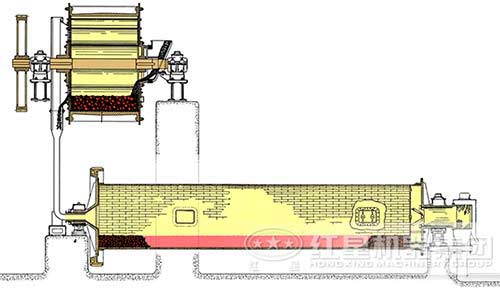

内部结构

1、筒体：水泥球磨机的筒体是水泥球磨机主要工作部件之一。筒体工作时除承受研磨体的静载荷外，还受到研磨体的冲击，且筒体是回转的，所以筒体上产生的是交变应力。

2、衬板：衬板在水泥球磨机内担任保护筒体作用，使筒体免受研磨体和物料直接冲击和磨擦，也可利用衬板不同形调整研磨的运动状态，来增强研磨体对物料的粉。

3、隔仓板：隔仓板可以分隔研磨体。在粉磨过程中，物料的尺寸向磨尾方向递减，要求研磨体开始以冲击作用为主，向磨尾方向逐渐过渡到以研磨作用为主

4、进料装置：水泥球磨机的进料装置主要包括下料斗，螺旋进料筒，或进料锥筒。

5、轴承：水泥球磨机的主轴承为空心轴，由半圆型滑动轴承支承。在轴承座的上部有油管，可以向轴承喷润滑油，起到润滑和降温的作用。
