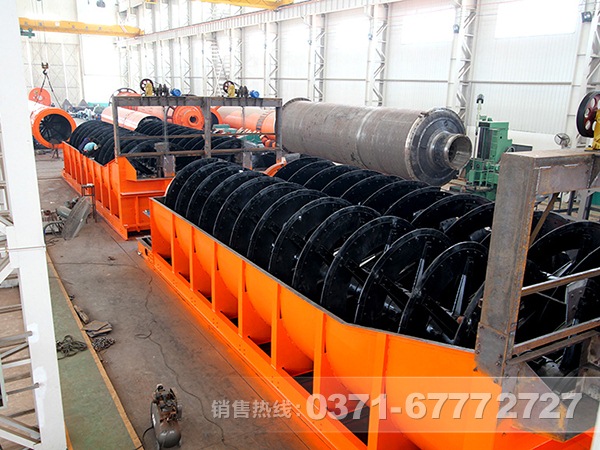

螺旋分级机|螺旋分级机型号|金矿用螺旋分级机

螺旋分级机其分级原理总结成一句话，就是借助固体颗粒的比重不同，在液体中沉淀速度不同的原理，进行机械分级的一种选矿设备。该设备类型多样，在金矿选矿生产线中也常用到，以下河南红星选矿专家就介绍一下螺旋分级机类型、结构及在金矿生产过程中应注意的要点。

螺旋分级机型号

螺旋分级机是金矿选矿设备生产中的常用设备，其主要型号类型可分为高堰式、低堰式和沉没式。现在，低堰式已淘汰不用，高堰式用于粗磨产品的分级，沉没式用于细磨矿浆的分级。

型号	螺旋直径(mm)	水槽长度(mm)	螺旋转速(r/min)	处理量（t/d）		电动机功率（kw ≤）		外形尺寸（mm≤）			总重（t）
				按返砂	按溢流	传动用	升降用	长	宽	高	≤
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140	0.7
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10		8400		675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970	26.8
FC-24		14130		6800	490	18.5	4	16580	2930	7190	41.0
2FG-24		9130		13600	1160	30	6	12710	5430	5690	45.8
2FC-24		14130		13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350	73.0
2FC-30		14300		23300	1410	----	----	17091	----	8680	84.8
