摇床的核心结构优缺点归纳
作者：河南红星矿山机器有限公司
发布日期：2019/9/26 9:15:26

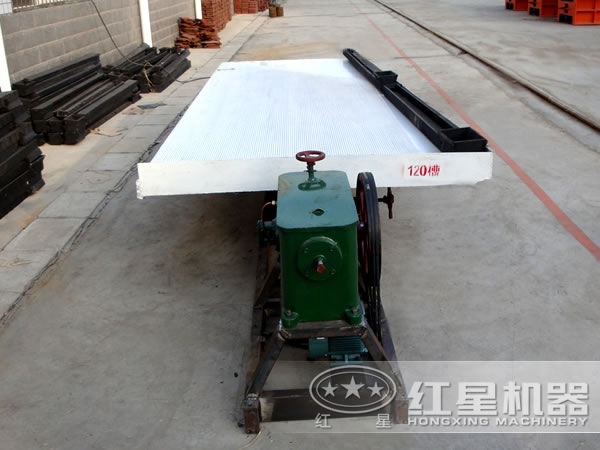

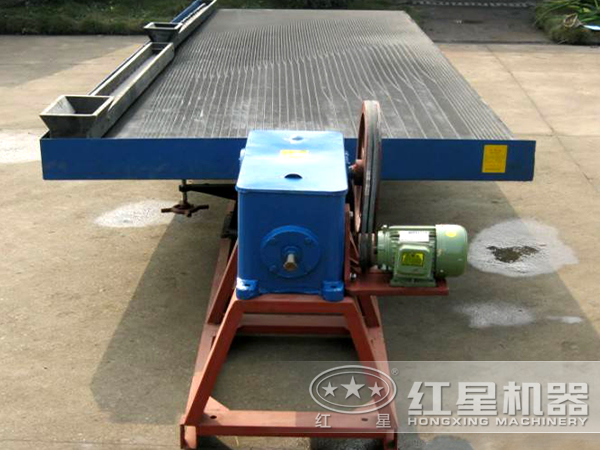

摇床核心的结构是摇动结构，摇动结构的是否精密，直接关系到矿粒在床面上的松散，分层和纵向移动速度。比较常用的是以下几种结构：惯性弹簧式摇动结构，偏心肘板式摇动结构，凸轮杠杆式摇动结构。
第一种： 惯性弹簧式摇动机构。
惯性振动器主要由偏心轮、弹簧片和悬挂弹簧等组成。差动机构主要由软弹簧、硬弹簧、弹簧座和打击板等组成。它的作用是使床面产生差动运动。当偏心轮转动时，悬挂弹簧轻微地上下运动，使皮带轮与皮带保持紧张状态。弹簧片２则做前后运动，并带动床面做往复运动。当床面后退时。打击板与弹簧座之间产生了一个距离（即冲程长度），同时，软弹簧被压缩。在床面前进行程的末期，打击板与弹簧座强烈碰击，使床面上的矿粒受到一个很大的惯性力，于是矿粒向前移动。打击板与弹簧座碰击后，床面便立即反弹回来，使床面后退行程的初期得到了一个很大的加速度，因而矿粒继续向前运动。因此，这种结构的床头不对称性比前两种床头都大，特别适宜于处理细粒物料。弹簧床头的冲程可在５～２５毫米之间调节。调节冲程的方法有：①调节较大的冲程，通过调节偏心轮的偏心距来实现，偏心距大，则冲程大；偏心距小，则冲程小；②调节较小的冲程，通过调节软弹簧的松紧程度来实现，即在一定范围内，软弹簧上紧，则冲程大，软弹簧回松，则冲程大，操作中常使用这种方法。弹簧摇床的优点是不对称性大，处理矿泥效率高，结构简单，容易制造，维修方便，冲程调节方便，动力消耗少。缺点是运转过程中噪声大，影响冲程的因素较多。
第二种：偏心肘板式摇动机构：
当皮带轮被电动机带动后，偏心轴旋转时，连杆即做上下运动。因为固定肘板座是不动的，当连杆向下运动时，在前后肘板的推动下，尾杆向后移动。使弹簧受到压缩，往复杆向后移动。由于往复杆是与床面借联动座连接起来的，所以往复杆向后移动时，也使床面做后退运动。当连杆向上运动时，在压缩弹簧的伸张作用下，尾杆、往复杆和联动座都同时向前运动，从而推动床面也做前进运动。利用手轮上下移动滑块，使活动肘板座上下移动，就可调节摇床冲程。滑块提上，可增大两肘板间夹角，从而减小冲程，冲程的变化范围介于１０～３０毫米。弹簧的压紧程度可以用螺栓调节，其压紧程度应注意适当，张力太小，不足以帮助肘板收缩，在运转过程中肘板两端容易产生冲击，甚至使肘板脱落。张力太大，增加动力消耗，弹簧也容易断裂。 偏心连杆床头的优点是冲程调节范围大，调节方便，选别粗砂时较其他床头好。其缺点是床头构造较复杂，易断肘板，易磨损零件较多。
第三种：凸轮杠杆式摇动机构：
凸轮杠杆式摇动机构：云锡式摇床（又称贵阳摇床）的床头是这种类型。它主要由传动偏心轮、台板、卡子和摇臂四个零件组成。当传动偏心轴转动时，滚轮同样也做自由旋转并紧压台板，台板绕台板偏心轴做上下运动，由卡子将台板的运动传给绕定轴做左右摆动的摇臂，摇臂的上臂通过丁字头、连接叉和拉杆与床面连接。当传动偏心轴向下运动时，床面后退，床面下边的弹簧被压紧；当传动偏心轴向上运动时，床面下边被压紧的弹簧松开，床面前进。通过调节台板偏心轴位置可以改变运动特性，台板偏心轴向前，不对称性增大。冲程调节螺丝杆可以使丁字头上下移动，改变床面冲程的大小。这种床头的优点是运动不对称性大，且可以调整，适于不同粒级的给矿要求，运转可靠。缺点是弹簧装在床面下部，调节冲程不便。(来源：
