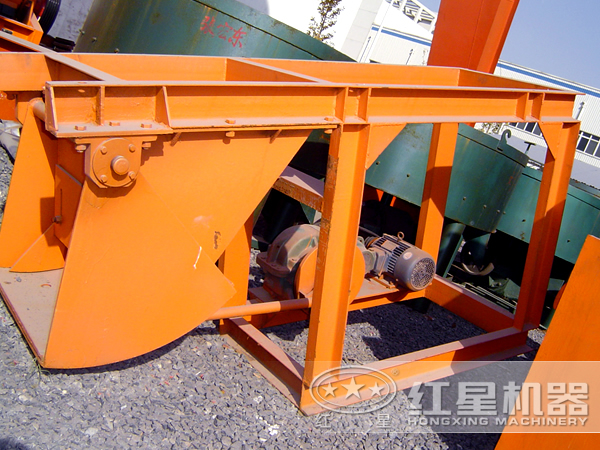

球磨机网：摆式给料机工作原理亮点 最闪亮的星

 一、摆式给料机工作原理图



（1）称量系统测量输送皮带上所输送的物料量。

（2）控制回路控制皮带速度，从而控制给料量。

三、摆式给料机称量段示意图

 Ｐ为流量（t/h），Ｑ为皮带上有效称量段部分的物料重量（kg/m），Ｖ为皮速度（m/s）。

当物料通过秤体的称量段时，其重量通过称量托辊传递到称量架上。称量架把重量直接作用到称重传感器上，称重传感器输出相应重量的模拟电压信号再由模／数转换器变为数字信号。流量的另一个测量值是皮带速度，它由速度传感器进行检测，速度传感器发出与皮带速度成比例的脉冲信号，经频率／数字转换器变为数字信号，同重量信号一起传送到微控系统。

该系统进行处理后即得到累加量。把实际流量I与设定流量P进行比较，得到其差值，将该差值通过PI调节后，送到变频器的信号输入端，通过变频器控制交流电机的转速，从而调整输送皮带速度，改变V值，使得I与P一致，达到定量给料的目的。（来源：球磨机 www.findxk.com ）
