洗砂机

洗砂机介绍

洗砂机是人工砂（包括天然沙）的洗选设备，也被成“洗沙机或洗石机”，主要用于砂类产品的去除杂质（如粉尘）的机器，因较多使用水洗的方法，故成为洗砂机。主要对物料进行合理的洗选，它能除去覆盖砂石表面的杂质，同时破坏包覆砂粒的水汽层，以利于脱水，起到高效洗砂清洗作用。

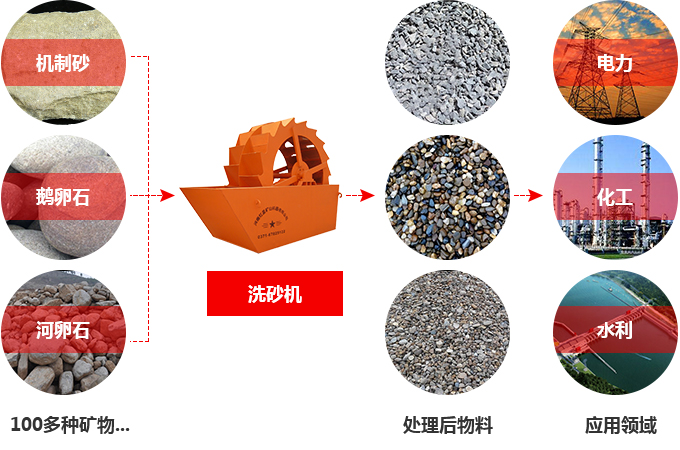

应用领域

广泛用于砂石场、矿山、建材、交通、化工、水利水电、混凝土搅拌站等行业中对物料的洗选，也可适用于建筑工地、砂石厂、玻璃厂、水电站等单位所用的较小颗粒砂石所需的洗选、分级和脱水。

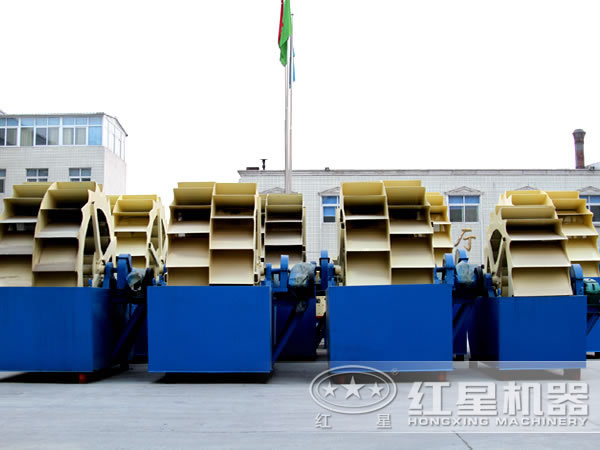

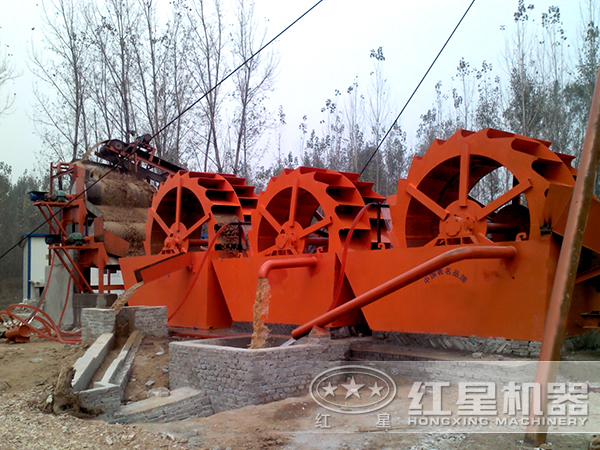

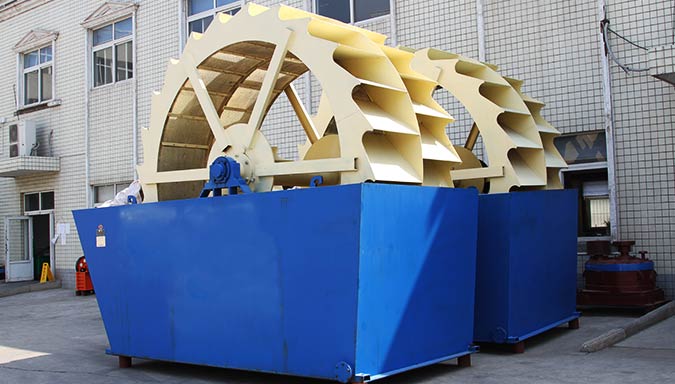

洗砂机图片

结构特征

1、传动装置：由电动机，大、小皮带轮，三角皮带和齿轮减速箱等构成。

2、齿轮减速器：减速器箱体的材料是HT20-40，结合面衬以δ=0.5mm的工业衬垫纸板，并涂密封胶，使减速器不渗漏润滑油。齿轮和减速器箱体的合理设计和精密加工，保证了减速器的传动精度。

3、下部轴承：螺旋轴的下端在水槽的水线以下，由下部轴承支撑。螺旋轴的全部轴向力是由齿轮减速器输出轴的滚动轴承承担。下部轴承不承受轴向力，只承受径向力。下部轴承安装在水槽下侧的外面。 尾轴与螺旋轴连接。工作时，在柔韧的橡胶密封圈中旋转。与尾轴一起旋转的档圈，保证下部轴承在长久使用后，仍能密封良好。

4、水槽：包括壳体，左、右堰板和进料装置等。 水槽为钢板制造，用电焊连接成刚性不透水结构。左、右堰板和进料装置用螺栓、螺母、弹簧垫圈与壳体连接，左、右堰板壳体衬δ=3mm橡胶板以密封。 水槽底部的一边装一弯板，使槽底与叶片外缘间保持一适当的间隙，以利于螺旋叶片将颗粒向前推进。相对一边为一排水沟，用来排出砂石中流出的水份。这个设计使叶轮在推进砂石过程所脱出的水能在水槽一边排出，而不通过后面的物料处排出。

洗砂机优势分析

1、结构简单，运行稳定、适用性广、工作可靠

2、工作中，所洗物料流失少、选洗效率高，可完全满足高等级用料的要求。

3、洗砂机采用了新奇的密封结构、全封锁油浴式传动装置、可调式溢流堰板，确保了该系列产品高效、耐用，清洗、脱水效果好，细粒产品保持不乱等特点。

4、轮斗式洗石机结构简单，叶轮传动轴承装置与水和受水物料隔离大大避免了轴承因浸水、砂和污染物导致损坏的现象发生。

洗砂机工作原理

工作时，动力装置通过三角带、减速机、齿轮减速后带动叶轮缓慢转动，砂石由给料槽进入洗槽中，在叶轮的带动下翻滚，并互相研磨，除去覆盖砂石表面的杂质，同时破坏包覆砂粒的水汽层，以利于脱水；同时加水，形成强大水流，及时将杂质及比重小的异物带走，并从溢出口洗槽排出，完成清洗作用。干净的砂石由叶片带走，最后砂石从旋转的叶轮倒入出料槽，完成砂石的清洗作业。

洗砂机技术参数
