原煤烘干机广泛用于建材、冶金、选矿、 化工等行业原煤处理中，此外，还可用于烘干矿石、电石渣、石灰石、粘土等物料。原煤烘干机具有设计合理，制作精良，性能稳定，工艺先进，产量高，能耗低，机械化程度高等优点。
原煤是指从地上或地下采掘出的毛煤经筛选加工去掉矸石、黄铁矿等后的煤。煤矿生产出来的未经洗选、未经加工的毛煤也叫原煤。同时，包括天然焦及劣质煤，不包括低热值煤等。按其炭化程度可划分为泥煤、褐煤、烟煤、无烟煤。
原煤是指煤矿生产出来的未经洗选、筛选、烘干等加工而只经人工拣砰的产品。比如原煤烘干机中，原煤通在原煤烘干机筒体内进行风干脱出物料的含水量，得到干燥的原煤物料。其中包括天然焦及劣质煤，不包括低热值煤原煤等。按其原煤烘干化程度可划分为泥煤、褐煤、烟煤、无烟煤。原煤主要作动力用，也有一部分作工业原料和民用原料。
1、原煤烘干机采用新型复合式扬料装置及X型扬料装置，进料端采用正向螺旋扬料板，使扬料板预热后，顺利进入烘干阶段。
2、原煤通过筒体运行平稳、原煤干燥的均匀性好，提高了原煤的抛撒均匀性及增加了原煤滞留时间，大幅度提高烘干效率，相同时间内的产量大幅提高。
3、对初水份较大，甚至达到30%原煤都可以烘干到1%以下，特别是一些粘性原煤，因为扬料装置结构的改进，也都能烘干。
4、原煤烘干机除尘设备的改进，保证了系统的“风、料、煤”的平衡，改善了工作环境，实现了优质高产，使设备更清扫容易，内部好打理。
5、原煤烘干机集破碎、干燥、粉磨、分级输送于一体，系统简单，布局紧凑，占地面积约为球磨系统的50%，而且可露天布置，能大量降低投资费用。

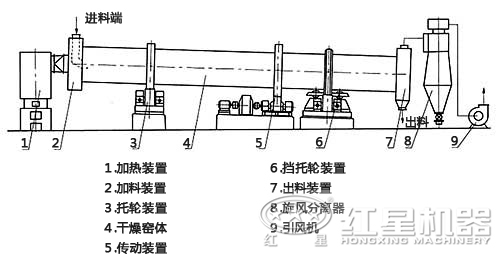

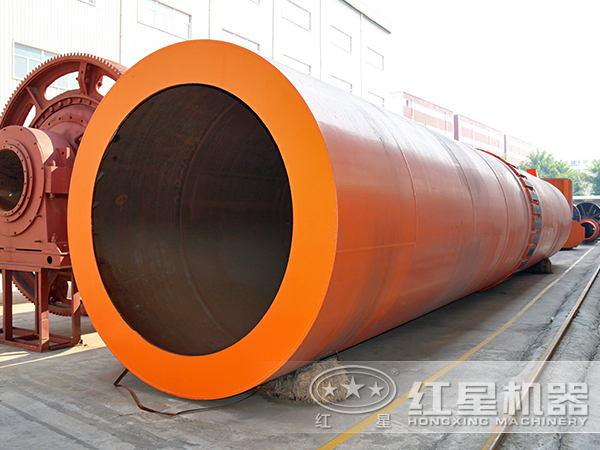

原煤烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。原煤从较高一端加入，载热体由低端进入，与原煤成逆流接触，也有载热体和原煤一起并流进入筒体的。随着圆筒的转动原煤受重力作用运行到较底的一端，湿物料在筒体内向前移动过程中，直接或间接得到了载热体的热量，使湿原煤得以烘干，然后在出料端经皮带机或螺旋输送机送出，排出成品。
| 规格（m） （直径×长度） |
筒体容积 （m³） |
生产能力 （t/h） |
安装斜度 （%） |
最高进气温度 （℃） |
主电动机 （kw） |
总重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
| 筒径×筒长 项目 | 外筒内径（mm） | 内筒内径（mm） | 筒体长度（m） | 筒体容积（m³） | 筒体斜度 | 扬料板型式 | 最高进气温度（℃） | 外形尺寸（m） |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
加工物料：铝矾土、煤、陶瓷等
生产能力：180-10000t/d
设备配置：颚式破碎机、陶瓷球磨机、风扫煤磨机、选粉机、皮带机、回转窑、圆锥球磨机、冷却机、振动筛、袋式收尘器等。
