干式球磨机

干式球磨机介绍

干式球磨机是物料经过粗破后，进行再次超细粉磨的关键设备，其因具有良好的耐磨性，运行平稳，工作可靠等特点，被广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式粉磨。

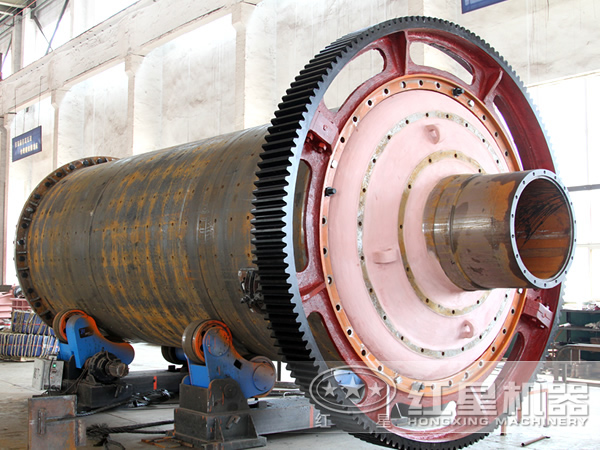

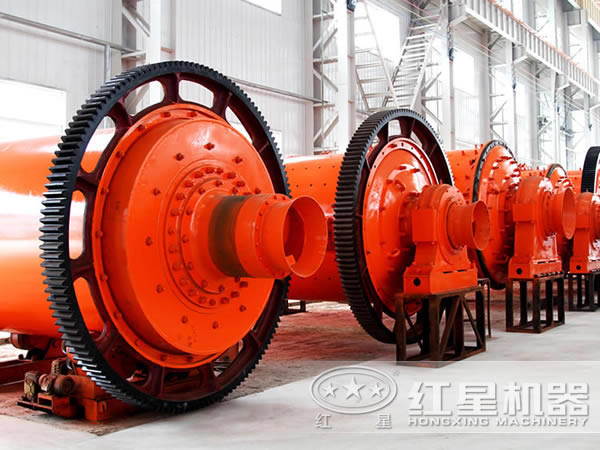

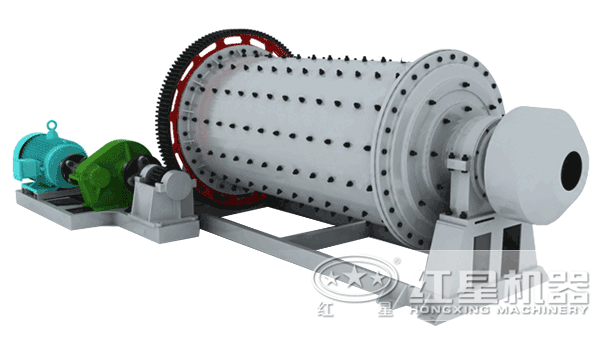

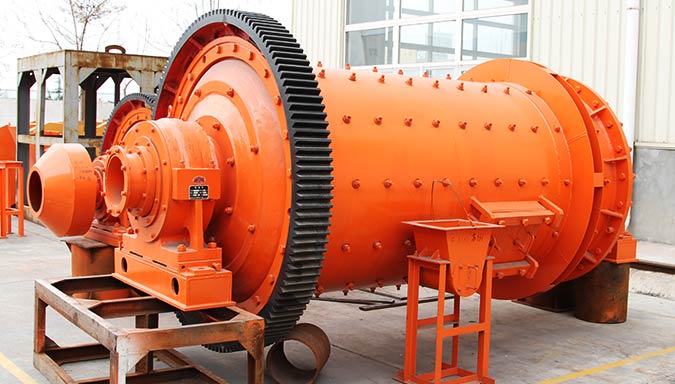

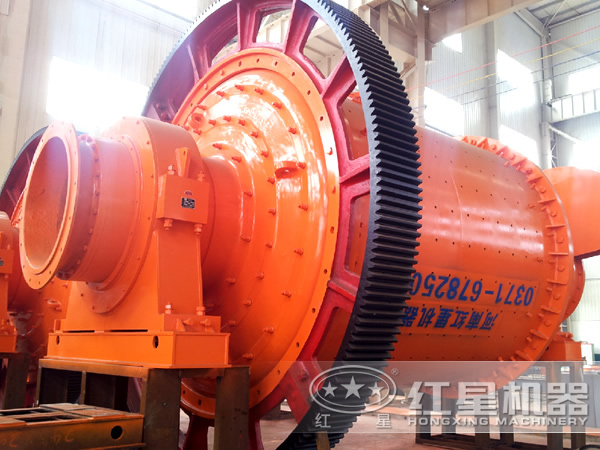

干式球磨机图片

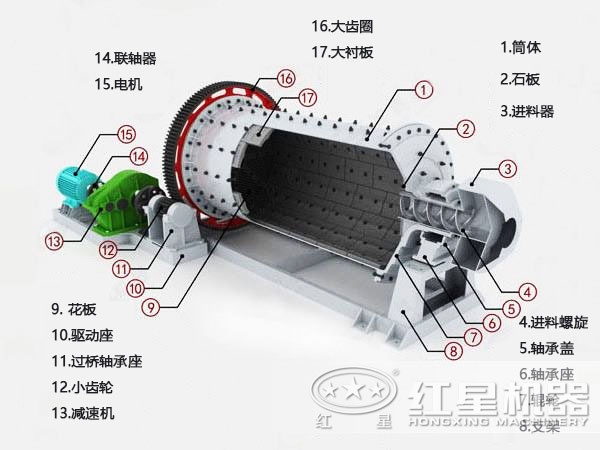

干式球磨机的结构

1、给料部，由进料螺旋组成，供进料用。 　　

2、回转部即筒体部分，筒体上开有人孔，供检修和更换筒内衬板时用。 　　

3、排料部分，供球磨机排出合格产品用 　　

4、主轴承部分。 　

5、传动部分。 　　

根据流程需要，磨机分左旋和右旋，供货时按订货合同。

干式球磨机的安装

本机应安装在牢固的混凝土基础上。新型的中矿机器球磨机的基础设计和施工请参看球磨机总装图和基础图。为了保证使用过程中球磨机各部件的位置精度不发生大的变化，球磨机的基础应采用整块式结构。 　　混凝土基础耐压强度达到75%以上后即可在上面安装球磨机。在安装之前应对基础的质量进行检验，要求混凝土没有影响强度的缺陷，预留孔的数量和位置符合要求，预留孔内无杂物和积水、无油污。采用“地线法”进行安装作业时，在基础上表面应预埋“中心标板”。安装前基础上画出所有中心线并在“中心标板”上做出醒目的冲点标记，作为安装时的中线基准。

注意：吊装之前应对球磨机分部位全面进行验收，发现问题及时处理。

干式球磨机优势分析

1.本机中空轴采用铸钢件，内衬可拆换。

2.回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。

3.干式球磨机运转平稳，工作可靠。

干式球磨机工作原理

本机为卧式筒形旋转装置，工作原理类似格子型球磨机，两仓，并通过外沿齿轮传动，当物料由进料装置经入料中空轴螺旋均匀地进入磨机一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在一仓达到粗磨后，经单层隔仓板进入二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

干式球磨机技术参数
