溢流型球磨机

溢流型球磨机介绍

溢流型球磨机的构造与格子型球磨机基本相同，只是在筒体内排料无排料格子，再者，在中空轴颈衬套的内表面装有反螺旋叶片，可将矿浆中溢流出的小球和粗矿块返回磨机内，物料经排矿端的中空轴颈自由溢出。

溢流型球磨机与格子球磨机的区别

溢流型球磨机的构造比格子型球磨机简单，除排矿端某些结构不同外，其它都和格子球磨机大体一样，主要区别在于无格子板，排矿端中空轴颈衬套的内表面上，装有螺旋方和磨机旋转方向与相反的螺旋叶片，目的是防止水球或粗料矿块和矿浆一起排出，溢流型球磨机的排矿是靠矿浆本身高过中空轴颈衬套的下边缘而自流溢出，所以筒体内的矿浆的液面比格子型球磨机要高。

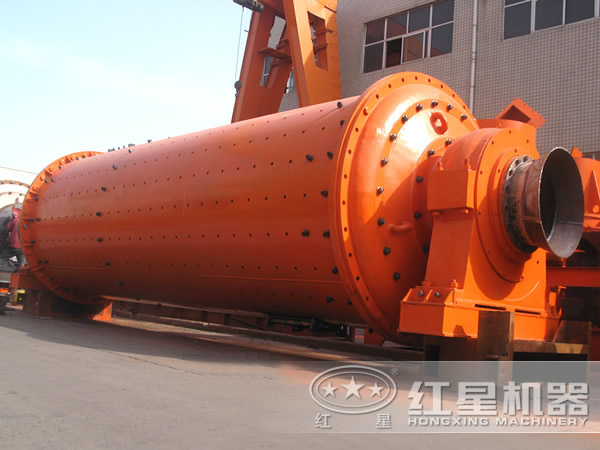

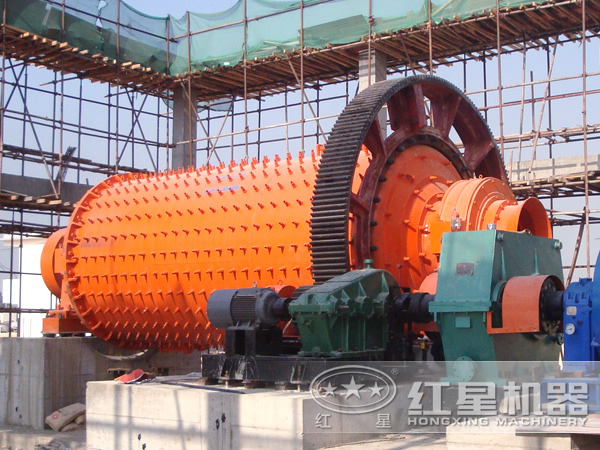

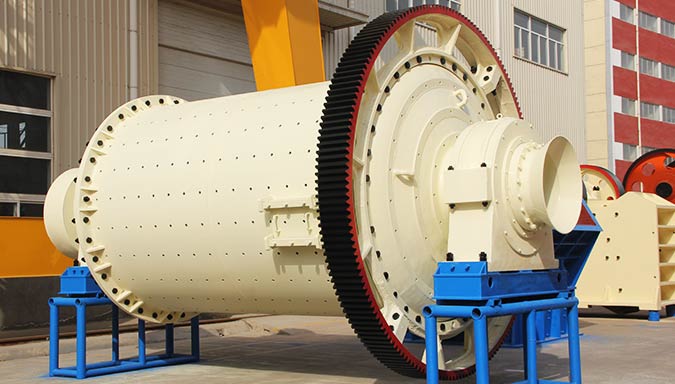

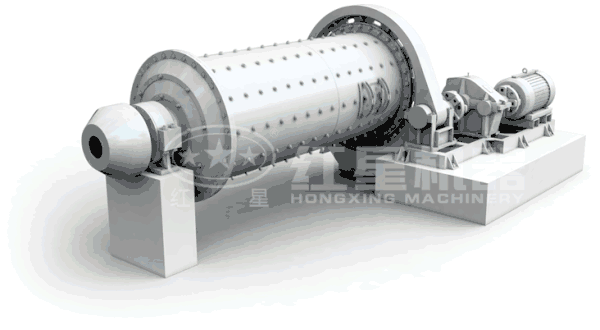

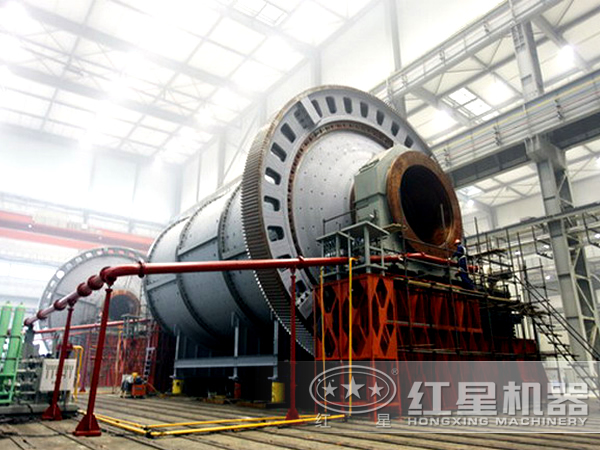

溢流球磨机图片

溢流球磨机工作原理

工作时，物料由溢流型球磨机进料端空心轴装入筒体内，当球磨机筒体转动时候，研磨体由于惯性、离心力和摩擦力作用，使它附在筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。物料由进料装置经入料中空轴螺旋均匀地进入球磨机一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在一仓达到粗磨后，经单层隔仓板进入二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

溢流球磨机传动方式

（1）同步电动机传动。大型球磨机采用低速同步电动机直接带动球磨机的小齿轮，小齿轮再带动大齿圈使球磨机转动。优点是传动效率高、占地面积小、维修方便和改善电网的功率因数，但同步电动机售价较高，而且需直流电源。

（2）异步电机齿轮减速器传动。大、中型球磨机采用异步传动，齿轮减速器带动小齿轮、大齿圈而驱动球磨机。优点是异步电动机价格便宜，但多用了一大套大型减速器。

（3）异步电机三角皮带传动。小型球磨机采用异步电动机通过三角皮带带动小齿轮，大齿圈而驱动球磨机。其缺点是传动效率低，占地面积大，维修复杂。

溢流球磨机的优势分析

1.设备运转平稳，工作可靠。减少了球磨机停机维修时间，提高了效率。

2.溢流型球磨机主要部件中空轴采用铸钢件，内衬可拆换。

3.回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。

溢流型球磨机技术参数
